產品概覽
核心優勢
雙Y軸同時工作,提高生產效率;全觸摸屏操作,支持CAD圖形導入編程;視覺算法支持模板匹配,邊沿檢測,輪廓識別,形狀捕捉;支持點、線、圓(弧)、橢圓、螺旋填充、矩形填充等;配有精密激光高度探測器,保證了點膠高度的可靠性;采用視覺定位系統,保證了點膠位置的準確性;控制系統全內置設計+懸臂式顯示器,使得整機緊湊,更方便收納;可搭配多款點膠閥,滿足不同工藝生產的需求;
應用領域

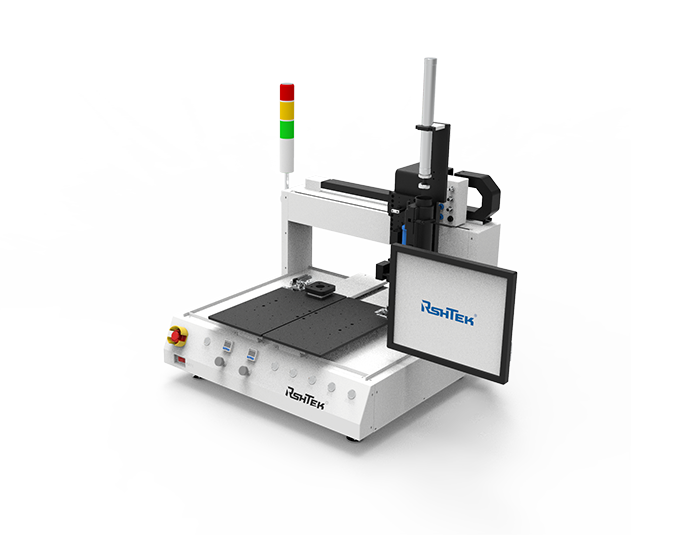

設備結構
規格 | 基本參數 |
外形尺寸 mm | 784*722*666(W*D*H) |
重量 Kg | 標準機:130 |
工作范圍mm | Y1:200*400*100 ?Y2:200*400*100 |
用電需求 | 電壓220V,50HZ,電流16A |
氣壓需求MPa | 最小氣壓0.6 |
功耗W | ≦800W |
Z軸負載?Kg | 6 |
Y軸負載?Kg | 15 |
存儲容量(G) | 320G(固態硬盤) |
控制方式 | 交流伺服+高精密模組 |
軸數 | X、Y、Z |
驅動方式 | 精密滾珠絲桿 |
定位精度 | ±20um(X\Y\Z) |
重復精度 | ±10um(X\Y\Z) |
最大速度mm/s | X:500;?Y:500;Z:300 |
視覺定位系統 | 130萬像素工業相機 |
分辨率(mm/pixel) | 0.01x0.01(可調) |
最大加速度g | 0.8 |
識別范圍 | 14x14(由所選鏡頭選擇) |
計算機及軟件 | Windows 系統開發下軟件 |
