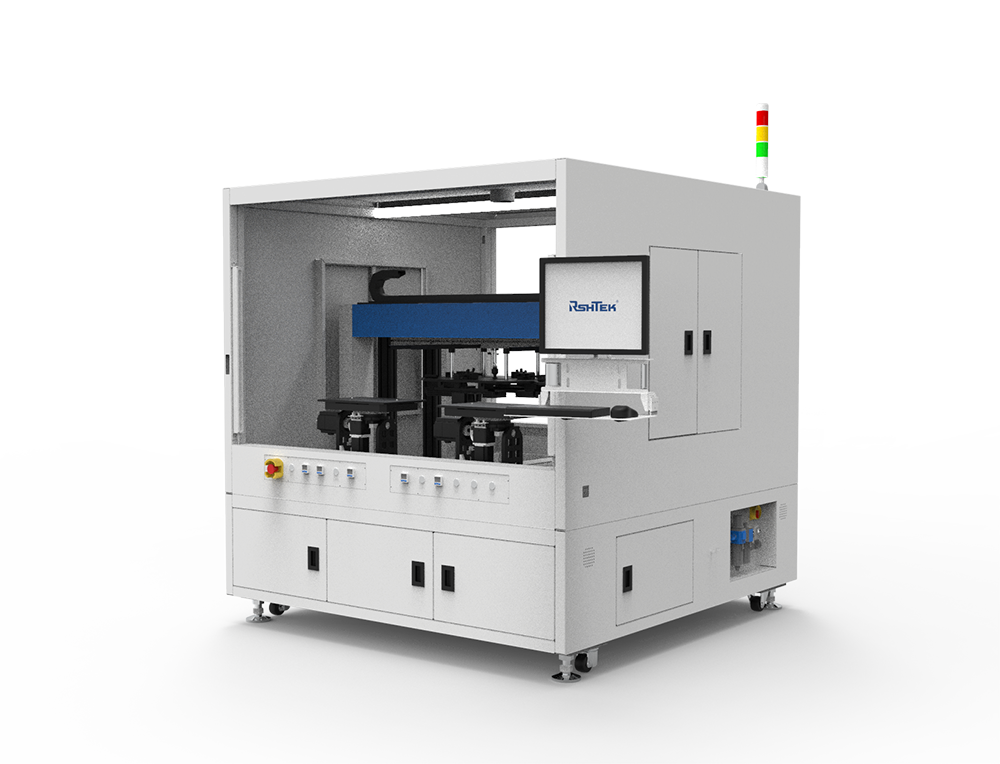

產品概覽
核心優勢
產品定位、點膠作業、膠路固化分開至兩工位,并行作業,實現效率提升。
實現對產品四個方向旋轉,滿足產品四邊側面點膠需求。
智能、防呆、操作簡單。治具表面設有定位銷進行產品定位,使用真空吸附產品使其穩固于治具上,具有真空檢測系統,若吸附未達到要求及時報警,人工干預調整產品。
UV-LED固化光源,穩定全面照射,固化快且徹底,固化時間可按需設置,且可根據產品需求布局,布局自由,節省空間。
設備前后可自由搭載機械手,實現全線自動化生產。
設備全自動工作流程
第一步 放置產品:前機械手臂平面放置產品至Y1軸吸附治具表面并發送放置完成信號于設備(治具表面設有定位銷進行產品定位,并設有防呆設計);
第二步 產品固定:設備收到Y(jié)1軸放置產品完成信號后啟動,真空吸附產品使其穩固于治具上(具有真空檢測系統,若吸附未達到要求,設備將報警,人工干預調整產品);
第三步 產品點膠:設備Y1軸運行至點膠位,R1旋轉軸帶動產品傾斜90度,使其側邊到達點膠位,設備對其側邊點膠,R2軸依次90度旋轉產品,側邊依次點膠完成后,R1軸反向旋轉90度,使產品恢復平面狀態(同時機械手臂放置Y2軸產品,其流程與Y1軸相同);
第四步 產品固化:Y1軸運行至UV-LED光源固化位,氣缸帶動四側固化光源下降至產品側邊進行四側邊固化,達到預設固化時間后,氣缸帶動四側固化光源恢復原位(Y2軸工作流程與Y1軸相同);
第五步 取下產品:Y1軸帶動產品至設備后部取料位,真空吸附關閉并發送取料信號于后機械手臂,后機械手臂取下產品并發送取料完成信號于設備,設備收到取料完成信號后運行Y1軸至原點產品放置位(Y2軸工作流程與Y1軸相同);
第六步 重復流程:重復一至五流程

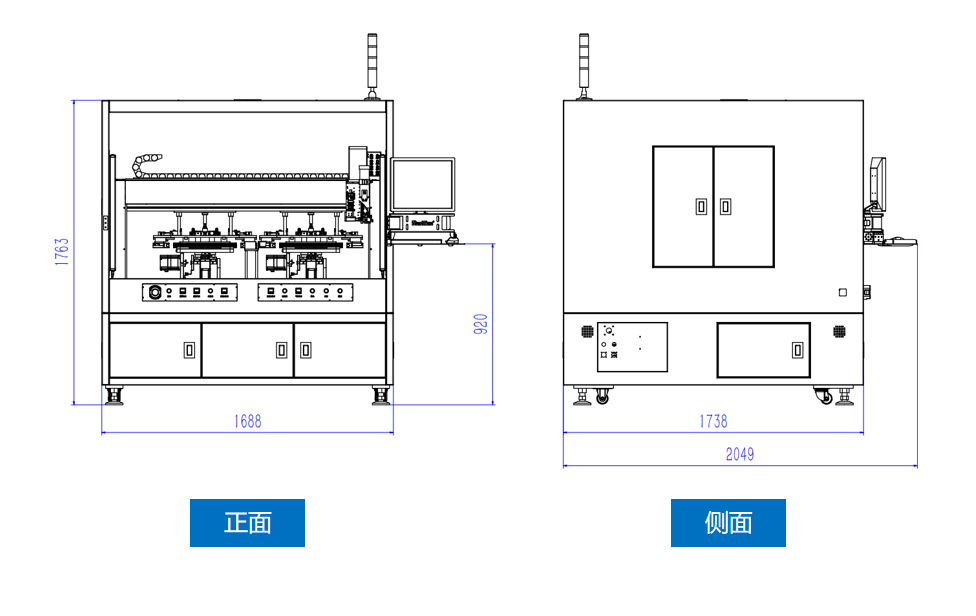

外形尺寸圖

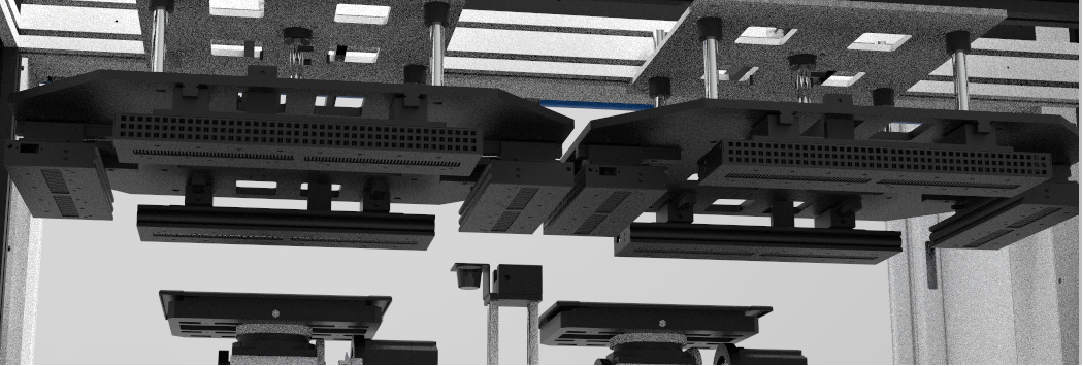

UV-LED膠路固化 ?旋轉平臺實現產品四邊側面點膠
?
規格參數
GJ11121Y | 基本參數 |
外形尺寸 mm | 1688×2049×1763(W*D*H) |
重量 kg | 720 |
用電需求 | 電壓220V,50HZ,電流16A |
氣壓需求MPa | 最小氣壓0.6 |
功耗W | ≦2000W |
行程 mm | X1100*Y1200*Z100 |
工作高度mm | 920 |
Y軸負載(含載具)Kg | 20 |
Z軸負載 | 10 |
軸數 | X、Y1、Y2、Z |
驅動方式 | 伺服馬達+精密滾珠絲桿(X\Y\Z) |
定位精度 | 50um(X\Y\Z) |
重復精度 | ±20um(X\Y/Z) |
最大速度mm/s | 1000(X/Y);300(Z) |
最大加速度 | 1g(X/Y);0.3g(Z) |
視覺定位系統 | 工業CCD |
計算機及軟件 | Windows 系統,C++平臺控制軟件 |
