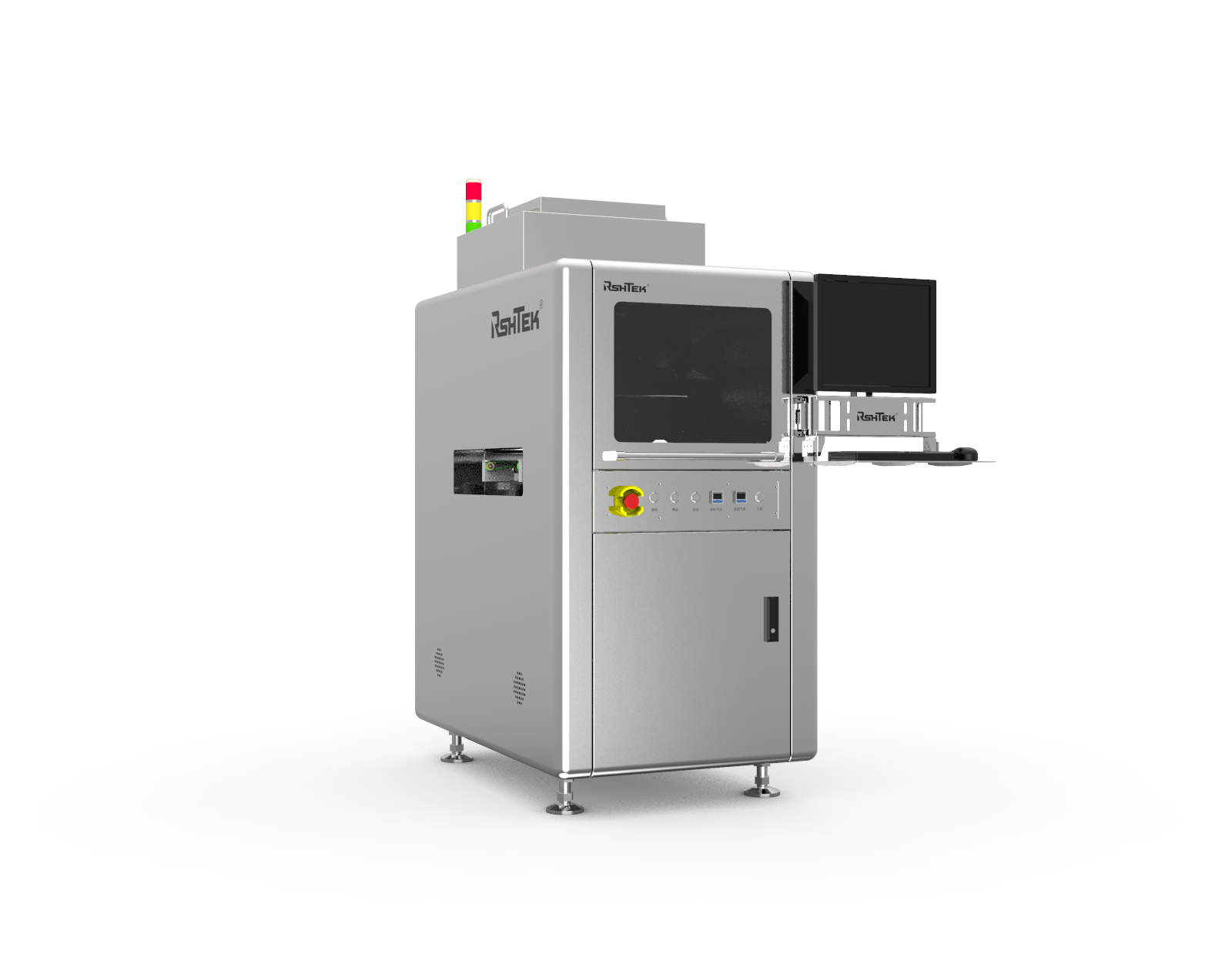

產品概覽
核心優勢
高性價比:龍門式支架設計,結構穩定;元器件的使用,減小故障發生率,降低使用成本,不易損壞,減少購置成本。靈活性:RS系列全自動點膠設備能夠處理多種不同基板尺寸的產品;雙軌、雙閥、四向傾斜、底部加熱等多種功能模塊靈活配置;通用的平臺可適用多種點膠工藝及膠水,可快速更換機種。提高生產效率:精準的膠量控制,精確的視覺算法,提高了點膠作業良率,實現自動點膠。
選配功能
四方位傾斜 | 雙方位傾斜 | 雙軌運輸裝置 | 加熱裝置 | 精密稱重裝置 | 激光測高
工業條碼掃描儀 | 預固化裝置 | 雙閥同步裝置 | 雙閥異步裝置 | 自動化清膠裝置
RS-77J | 基本參數 |
外形尺寸 mm | 770×1220×1863(W*D*H) |
重量 kg | 標準機:650 |
用電需求 | 電壓220V,50HZ,電流16A |
氣壓需求MPa | 最小氣壓0.6 |
設備功耗W | ≦2500 |
有效行程 mm | X410*Y475(單閥單軌);X410*Y400(單閥雙軌) |
軌道高度mm | 920±30 |
軌道承重(含載具)Kg | 4.5 |
最大基板厚度 mm | 5.5 |
軸數 | X、Y、Z |
驅動方式 | X/Y/Z軸采用伺服馬達+精密滾珠絲桿 |
定位精度 | ±15um(X\Y);±15um(Z) |
重復精度 | ±10um(X\Y);±10um(Z) |
最大速度mm/s | 1000(X/Y);300(Z) |
最大加速度 | 1g(X/Y);0.3g(Z) |
視覺定位系統 | 工業CCD |
計算機及軟件 | Windows 系統開發下軟件 |
