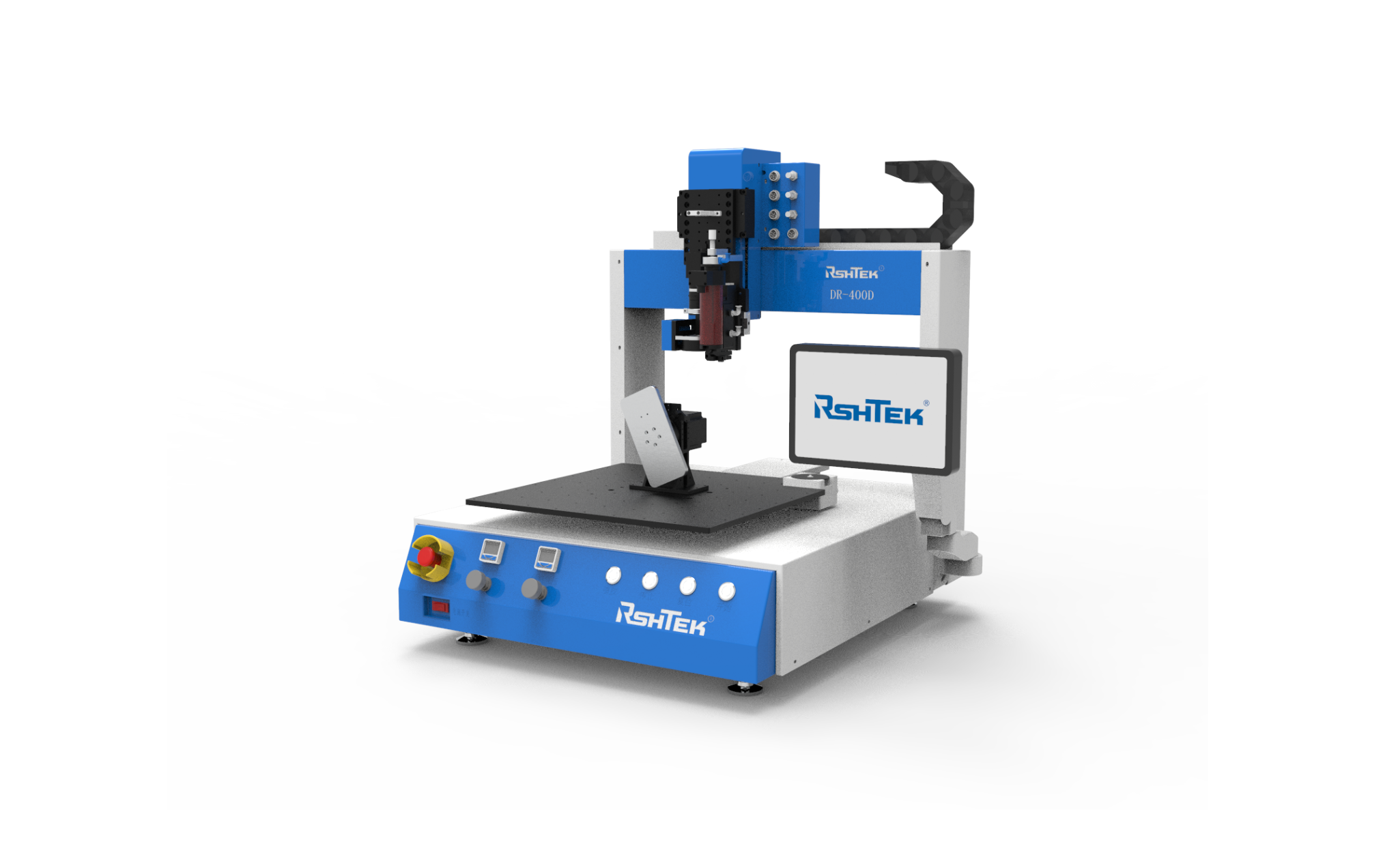

產品概覽
優勢特點
1. 高精度X-Y-Z軸;?6. 標配:單閥、真空清潔裝置、 報警裝置、視覺點膠軟件、 CCD視覺系統;
產品旋轉模塊特點
1、一體式旋轉組件由CNC精密加工,保證了其平面度、垂直度、同心度及一致性;?4、治具采用工程塑料制作,避免損傷產品;
3.點膠完成后,Y軸移動至原點位置,人工 點擊真空按鈕關閉真空,同時取下產品;
規格 | 基本參數 |
外形尺寸 mm | 634*722*766(W*D*H) |
重量 Kg | 標準機:105 |
工作范圍mm | 400*400*100 |
用電需求 | 電壓220V,50HZ,電流16A |
氣壓需求MPa | 最小氣壓0.6 |
功耗W | ≦1000W |
Z軸負載?Kg | 6 |
Y軸負載?Kg | 15 |
存儲容量(G) | 320G(固態硬盤) |
控制方式 | 交流伺服+高精密模組 |
軸數 | X、Y、Z |
驅動方式 | 精密滾珠絲桿 |
定位精度 | ±20um(X\Y\Z) |
重復精度 | ±10um(X\Y\Z) |
最大速度mm/s | X:500;?Y:500;Z:300 |
視覺定位系統 | 130萬像素工業相機 |
分辨率(mm/pixel) | 0.01x0.01(可調) |
最大加速度g | 0.8 |
識別范圍 | 14x14(由所選鏡頭選擇) |
計算機及軟件 | Windows 系統開發下軟件 |
